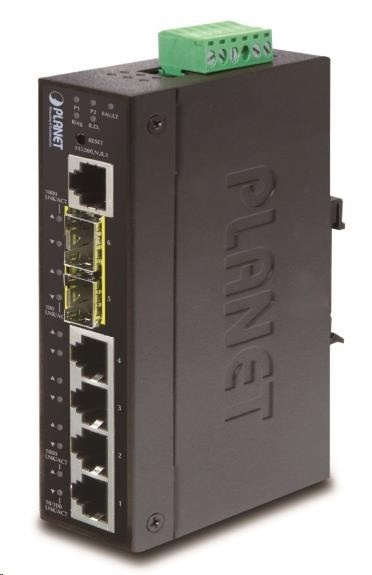

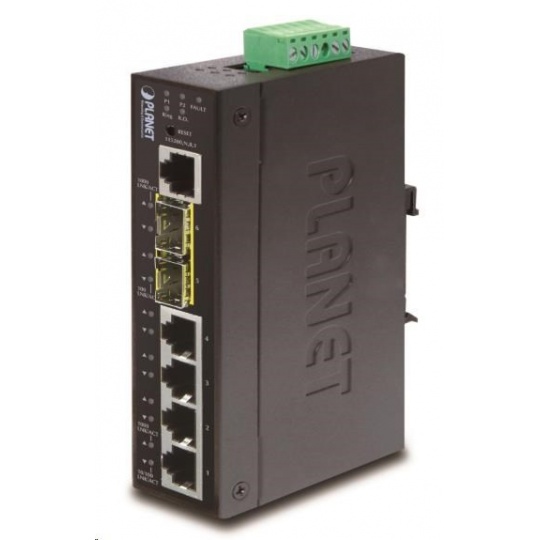

Planet switch IGS-5225-4T2S, průmyslový 4x10/100/1000T, 2x100/1000X SFP, -40~+75°C
Popis a parametry
Planet switch IGS-5225-4T2S, průmyslový 4x10/100/1000T, 2x100/1000X SFP, -40~+75°C
Průmyslový spravovatelný L3 přepínač 4x 100/1000Base-T, 2x SFP 100/1000Base-X (diagnostika SFP-DDM), Alarm-out. Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping. Redundantní napájení 2x DC, ESD přepěťová ochrana, krytí IP30, provozní teplota -40~75°C. Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 32 pravidel a 8 VLAN rozhraní. Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)! ZÁKLADNÍ SPECIFIKACE Fyzické vlastnosti: Porty: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) sériový port konzole Paměť: 8k MAC adres, buffer 4 Mb Propustnost: sběrnice 12 Gbps, provozně 8,9 Mpps (64B) Podpora přenosu: JumboFrame 9KB Směrovací protokoly: IPv4, IPv6 Provedení: DIN lišta, na zeď Napájení: 12-48V DC duálně s 24V AC, celkový příkon do 8,5W Ochrana: ESDdo 5kV, EFT do 6kV, ochrana proti přepólování Provozní teplota: -40 až 75°C Rozměry: 135 x 87 x 32 mm Hmotnost: 456 g Funkce administrace: Správa: konzole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3 Řízení přístupu: Protokol ACL založený na IP a MAC, 123 pravidel L3 statický routing: 32 pravidel, 8 VLAN rozhraní ACL filtr a bonding: IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit Priorizace provozu QoS: 8 úrovní, prioritizace provozu dle portu, DSCP/TOS v IP paketu, 802.1p nebo 802.1Q značky Port shaper nastavení v rozpětí 500Kb - 1000Mbps Podpora VLAN: IEEE 802.1Q až 255 VLAN skupin, až 4094 VLAN ID Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN Multicast VLAN Registration Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree Port mirroring: RX, TX, RX+TX, one to one Agregace linek: IEEE 802.3ad LACP, až 4 skupiny po 4 portech Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode Autentizace připojených zařízení: IEEE 802.1x, RADIUS/TACACS+ autorizace, IP+MAC binding DHCP Snooping: ano (blokace cizích DHCP serverů) LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min zařízení je odolné proti přetížení krátkodobému zrychlení 50x g, dlouhodobému 4x g (IEC-60068-2-27) EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 elektrická bezpečnost dle CE EN-60950.
ParametryPorovnání
Maximální počet portů
4
Technologie
Gigabit Ethernet 1000Mbps
Management
Ne
Provedení
DIN Rail
Maximální počet portů
4
Planet switch IGS-5225-4T2S, průmyslový 4x10/100/1000T, 2x100/1000X SFP, -40~+75°C
