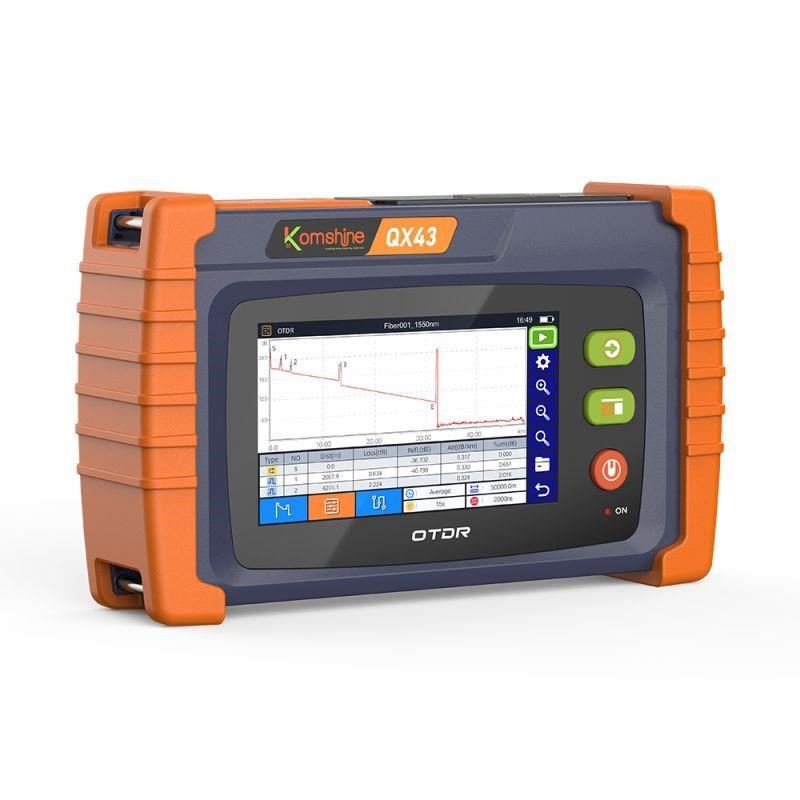

KOMSHINE QX43-S1 SM Monster OTDR
Reflektometr (OTDR) pro optické sítě Univerzální měřicí nástroj za cenu, která nemá konkurenci. KOMSHINE QX43 je kompaktní a cenově dostupný OTDR, který v sobě kombinuje hned čtyři funkce: OTDR – měření parametrů optické trasy (26/24 dB, 1310/1550 nm) VFL – vizuální lokátor poruch OPM – optický výkonový měřič SLS – stabilní zdroj světla Díky těmto funkcím máte vždy kompletní vybavení po ruce – ideální řešení pro každého technika do auta. Hlavní výhody: Vše v jednom – OTDR, VFL, OPM a SLS v jediném zařízení Praktické použití – perfektní nástroj pro instalace i servisní zásahy Referenční měření – při zprovoznění získáte kompletní parametry trasy, které snadno porovnáte při pozdějších kontrolách Kompaktní a lehký – snadno se vejde do kufru servisního vozu Bezkonkurenční cena – plnohodnotný OTDR dostupný pro každého OTDR Vlnová délka (nm) 1310/1550 Dynamický rozsah (dB) 26/24 Mrtvá zóna události (m) ? 1.5 Mrtvá zóna útlumu (m) ? 5 Počet optických rozhraní 1x SC/UPC Použitelné optické vlákno SM Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150 Přesnost vzdálenosti (m) ± (1 metr + měřená vzdálenost × 2 × 10-5 + rozlišení sběrného bodu) Šířka pulzu (ns) ? 15000 Počet vzorkovacích bodů 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000 Rozlišení vzorkování (m) 0.04 Přesnost ztráty (útlumu) ± 0.03 dB/dB Přesnost odrazu ± 2 dB OPM Rozsah měřených vlnových délek 800~1650nm Vlnová délka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650 Rozsah měřeného výkonu -70~6dBm Přesnost měření <(±0.2dB nebo ±5%) Rozlišení displeje 0.01dB Rozhraní měřiče výkonu FC/UPC + 2.5mm Univerzální konektor Modul stabilního zdroje světla Vlnová délka (nm) 1310/1550 Výstupní výkon ?-10dBm Modulační frekvence CW, 270Hz, 1kHz, 2kHz Bezpečnostní třída laseru Třída 1M nebo Třída 1 Vestavěné rozhraní optického vlákna Optický port OTDR VFL (Modul zdroje červeného světla) Vlnová délka (nm) 650 Výstupní výkon 10mW Modulační režim CW, CHOP (2 Hz) Bezpečnostní třída laseru Třída 3R Rozhraní optického vlákna 2.5 mm univerzální konektor pro FC, SC, ST RJ45 (Modul testování sítě) Použitelný síťový kabel CAT5, CAT6 Délka zarovnání 300m Maximální vzdálenost přenosu zvuku 300m.
